Polo Tierra

¿Que es un Polo Tierra?

Un polo a tierra o puesta a tierra es un mecanismo de protección contra la corriente (una sobrecarga, un corto o un choque eléctrico), su función básicamente es desviar estas sobrecargas asía la tierra y así proteger a las personas o a los aparatos que están conectados a una toma.

también llamado toma de tierra, hilo de tierra, toma de conexión a tierra, puesta a tierra, pozo a tierra, conexión a tierra, conexión de puesta a tierra o simplemente tierra, se emplea en las instalaciones eléctricas para evitar el paso de corriente al usuario por un fallo del aislamiento de los conductores activos.

la puesta a tierra es una unión de todos los elementos metálicos que, mediante cables de sección suficiente entre las partes de una instalación y un conjunto de electrodos, permite la desviación de corrientes de falta o de las descargas de tipo atmosférico, y consigue, que no se pueda dar una diferencia de potencial peligrosa en los edificios, instalaciones y superficie próxima al terreno.

Un polo a tierra no se puede hacer en un terreno pedregoso ni en uno arcilloso ya que no cumpliría su función como se debe, el mejor terreno para hacerlo es uno que sea bastante húmedo y que sea de pura tierra.

Los materiales que se usan en un polo a tierra son:

-Una varilla Copperbell que puede variar en su tamaño, de esta hay dos clases una que es de cobre puro que es la mejor para un buen polo a tierra y otra que de metal recubierta de cobre.
-Hidrogel que es un gel especial para polos a tierra
-Una armella inoxidable
-Carbón vegetal
-Sal marina


Hay dos clases de polos a tierra Vertical y Horizontal, la diferencia no es mucha solo que el horizontal se usa en caso de que la capa de tierra no sea lo suficientemente profunda para hacerlo vertical.

Elementos que forman una puesta a tierra

A los elementos que forman el conjunto de una puesta a tierra los podemos clasificar de la siguiente forma:

• Tierra: Necesitamos un terreno que será capaz de disipar las energías que pueda recibir.
• Toma de tierra: Esta es la instalación de conexión a tierra, consta de las siguientes partes:
  • Electrodos o picas (también llamados jabalinas): Partes metálicas enterradas.
  • Línea de enlace con tierra: Conductor conectado a los electrodos.
  • Bornes de puesta a tierra: conexión entre la línea de enlace y los distintos conductores de protección.
  • Conductores de protección: unen los distintos puntos de la instalación con la línea de enlace.

Protección contra contactos indirectos

Hay un contacto indirecto si una persona toca una parte conductora de un equipo eléctrico que fue puesta bajo tensión por una falla de aislamiento. Dicha persona completaría el circuito hacia tierra recibiendo un choque eléctrico.

Todos los esquemas, en combinación con otros dispositivos de protección, garantizan la seguridad de las personas frente a los contactos indirectos debidas a fallos de aislamiento. Su principal diferencia radica en la continuidad del suministro eléctrico.

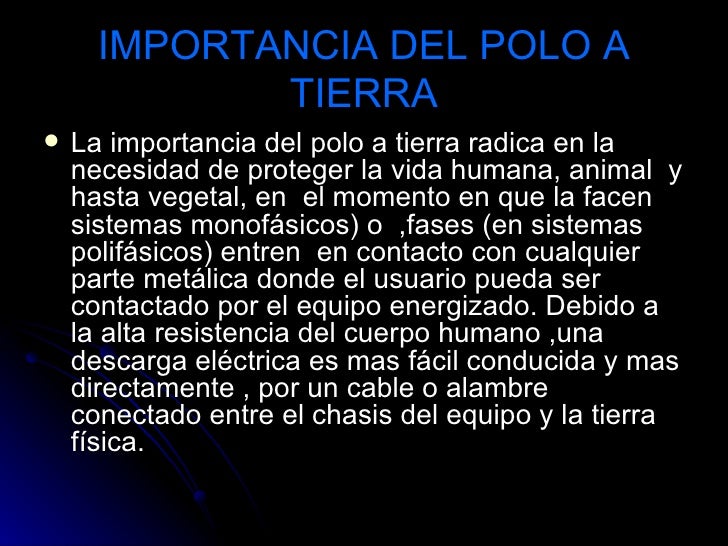

¿CUAL ES LA IMPORTANCIA DEL POLO TIERRA?
